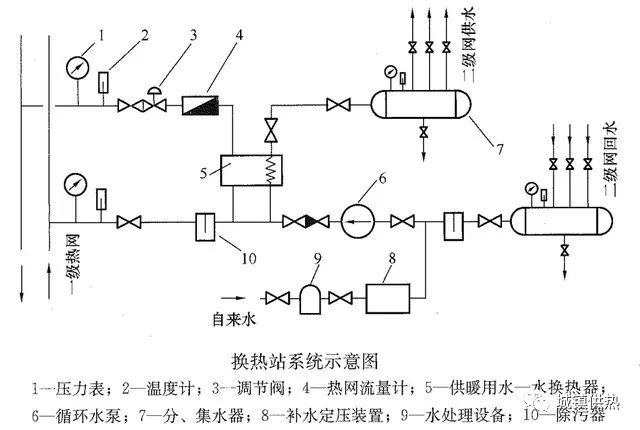

一、换热站系统示意图

换热站系统示意图如图所示。

二、换热器的选择设置

应选择高效、紧凑、便于维护管理、使用寿命长的换热器，其类型、构造、材质与换热介质理化特性及换热系统使用要求相适应；应根据热源介质的类别、设计参数和用热性质合理选择换热器的类型；水一水换热器宜采用板式换热器。

换热器总台数不应多于四台。全年使用的换热系统中换热器的台数不应少于两台；非全年使用的换热系统中，换热器的台数不宜少于两台；供暖和空调系统换热器的总换热量应在换热系统设计热负荷的基础上乘1.1~1.15的附加系数，供暖系统的换热器，一台停止工作时，剩余换热器的设计换热量应保障供热量的要求，寒冷地区不应低于设计供热量的65%，严寒地区不应低于设计供热量的70%。

三、换热器站内循环水泵的选择设置

每个独立的采暖系统、循环水泵均应设置一台备用泵，循环水泵的并联使用台数应能满足运行调节的需要，宜与换热器一对一设置，且应选用型号相同的水泵；循环水泵的总流量应大于设计流量的5%~10%；循环水泵的动力消耗应予以控制，其耗电输热比EHR值应符合《民用建筑供暖通风与空气调节设计规范》(GB 50736-2012) 相关要求；循环水泵宜选用变频调速控制。

四、换热器站内补水、定压和膨胀装置设置

换热站系统补水量可以取系统水容量的1%；系统的补水点，宜设置在循环水泵的吸人口处。当采用高位膨胀水箱定压时，应通过膨胀水箱直接向系统补水；采用其他定压方式时，如果补水压力低于补水点压力，应设置补水泵。补水泵的扬程，应保证补水压力比补水点的工作压力高30~50kPa；补水泵宜设置2台，补水泵的总小时流量宜为系统水容量的5%~10%；当仅设置1台补水泵时，严寒及寒冷地区空调热水用及冷热水合用的补水泵，宜设置备用泵。

当设置补水泵时，系统应设补水调节水箱；水箱的调节容积应根据水源的供水能力、软化设备的间断运行时间及补水泵运行情况等因素确定。

来源：综合
